P
artiendo del mismo principio que hace que los aviones tengan sustenciación y que los carros de fórmula queden pegados al suelo a medida que ambos ganan velocidad, aparece en el mercado el Air Multiplier de Dyson: un ventilador sin aspas.
Todos saben qué es un ventilador. Todos están familiarizados con unas hélices que giran y una rejilla que nos protege de ellas. De hecho, es usual que de niños hablemos de frente al ventilador para hacer lucir nuestra voz como la de un robot. ¿No recuerdan cómo el ventilador parecía tomar nuestro sonido y cortarlo en pedacitos muy frecuentemente? Pues esta idea también es la usual cuando rememoramos a los ventiladores.
Justamente, en los ventiladores usuales, las aspas cortan el flujo de aire rápidamente y el perfil de cada una hace las veces de tobogán, en donde el fluido se desliza con velocidad a través de él hasta salir expedido frontalmente del ventilador. Éste es el principio de todas las bombas axiales (independientemente de que el fluido sea líquido o gaseoso), y por eso nuestra voz se corta cuando hablamos al frente del aparato.
Pero con el nuevo Air Multiplier la cuestión cambia bastante. Ya no hay aspas, ni rejillas, ni voces de robot. Lo que que hay es un flujo contínuo de aire que sale a velocidad constante del aparato:
La multiplicación principal de la velocidad del aire se hace a expensas del uso inteligente del perfil de ala. Para que el aire de salida salga a mayor velocidad que el aire de entrada, la lógica nos indica que la presión en el fluido debe jugar un papel importante en el mismo. Y así es. Recordando la vista de corte del dispositivo que sale en el video, se nota cómo un perfil de ala es el corte transversal del anillo del ventilador. La imagen siguiente concentra la atención en lo que se trata de explicar:

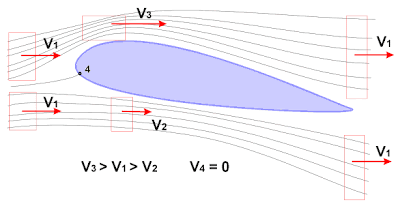

El aire parte de la base del dispositivo y es encausado para que recorra frontalmente el perfil de la imagen (que es hueco), que se sitúa en el anillo del ventilador. El aire entra a una velocidad V1, y una porción de él recorre la parte superior del perfil mientras que la otra porción recorre la parte inferior. En base al planteamiento unidimensional de una línea de flujo hecho por Bernoulli (que no es más que otra forma de la ley de la conservación de la energía), la energía en modalidad de presión y la energía en modalidad de velocidad están en mutua proporción. De esta manera, a lo largo de una línea de fluido, el incremento de la presión en el aire implica un decremento de la velocidad y viceversa.
El perfil tiene una geometría tal que el flujo de aire que pasa por la parte inferior del mismo recorre una distancia menor a la distancia que recorre el flujo por la parte superior. En ese sentido, mientras que el aire fluye a una velocidad V2 por la parte inferior del perfil, el aire que fluye por la parte superior, al recorrer una distancia mayor y para atenerse a la conservación de la energía, debe aumentar su velocidad, a V3. Este aumento de velocidad hace que la presión en esa zona tenga que ser menor respecto a la presión de la parte inferior. Esa "depresión" o fenómeno de pseudovacío es lo que Sir Dyson en el video menciona como "presión negativa". Ese pseudovacío "chupa" el aire dándole velocidad, logrando el efecto multiplicador.
Dyson menciona que además de ello existen otros dos multiplicadores en la velocidad del aire. Uno de ellos se encuentra en la base del dispositivo. Con el nombre de "impeller", que quizás sea acertado traducir en "propela", tal parece que hay un pequeño ventilador (¡con aspas!) en la base del dispositivo para aumentar así la velocidad de entrada. Que alguien me corrija si no es tal cosa, pero de serlo, sería bastante irónico este hecho.
El otro multiplicador se da en la salida. El anillo tiene una muy ligera forma de cono truncado, y pues, cuando un flujo pasa a través de un orificio, mientras más pequeño sea su diámetro, a más velocidad saldrá el flujo (¿nunca han intentado cerrar parcialmente el orificio de una manguera con un dedo?). Eso aumenta la velocidad del aire y también ocasiona el efecto de depresión "chupadora" que hace que el aire circundante sea succionado por el anillo. Quizás la palabra "chupadora" no sea la mejor...
Entonces este nuevo diseño para ventiladores mola bastante. El aspecto comercial sin duda se nutrirá de la estética futurista e innovadora del dispositivo para venderlo. Y si bien ya no se puede hablar como robot a través de él, sí que se puede hacer empero el siguiente juego:
Yo me lo compraría.
Todos saben qué es un ventilador. Todos están familiarizados con unas hélices que giran y una rejilla que nos protege de ellas. De hecho, es usual que de niños hablemos de frente al ventilador para hacer lucir nuestra voz como la de un robot. ¿No recuerdan cómo el ventilador parecía tomar nuestro sonido y cortarlo en pedacitos muy frecuentemente? Pues esta idea también es la usual cuando rememoramos a los ventiladores.
Justamente, en los ventiladores usuales, las aspas cortan el flujo de aire rápidamente y el perfil de cada una hace las veces de tobogán, en donde el fluido se desliza con velocidad a través de él hasta salir expedido frontalmente del ventilador. Éste es el principio de todas las bombas axiales (independientemente de que el fluido sea líquido o gaseoso), y por eso nuestra voz se corta cuando hablamos al frente del aparato.
Pero con el nuevo Air Multiplier la cuestión cambia bastante. Ya no hay aspas, ni rejillas, ni voces de robot. Lo que que hay es un flujo contínuo de aire que sale a velocidad constante del aparato:
La multiplicación principal de la velocidad del aire se hace a expensas del uso inteligente del perfil de ala. Para que el aire de salida salga a mayor velocidad que el aire de entrada, la lógica nos indica que la presión en el fluido debe jugar un papel importante en el mismo. Y así es. Recordando la vista de corte del dispositivo que sale en el video, se nota cómo un perfil de ala es el corte transversal del anillo del ventilador. La imagen siguiente concentra la atención en lo que se trata de explicar:
El aire parte de la base del dispositivo y es encausado para que recorra frontalmente el perfil de la imagen (que es hueco), que se sitúa en el anillo del ventilador. El aire entra a una velocidad V1, y una porción de él recorre la parte superior del perfil mientras que la otra porción recorre la parte inferior. En base al planteamiento unidimensional de una línea de flujo hecho por Bernoulli (que no es más que otra forma de la ley de la conservación de la energía), la energía en modalidad de presión y la energía en modalidad de velocidad están en mutua proporción. De esta manera, a lo largo de una línea de fluido, el incremento de la presión en el aire implica un decremento de la velocidad y viceversa.
El perfil tiene una geometría tal que el flujo de aire que pasa por la parte inferior del mismo recorre una distancia menor a la distancia que recorre el flujo por la parte superior. En ese sentido, mientras que el aire fluye a una velocidad V2 por la parte inferior del perfil, el aire que fluye por la parte superior, al recorrer una distancia mayor y para atenerse a la conservación de la energía, debe aumentar su velocidad, a V3. Este aumento de velocidad hace que la presión en esa zona tenga que ser menor respecto a la presión de la parte inferior. Esa "depresión" o fenómeno de pseudovacío es lo que Sir Dyson en el video menciona como "presión negativa". Ese pseudovacío "chupa" el aire dándole velocidad, logrando el efecto multiplicador.
Dyson menciona que además de ello existen otros dos multiplicadores en la velocidad del aire. Uno de ellos se encuentra en la base del dispositivo. Con el nombre de "impeller", que quizás sea acertado traducir en "propela", tal parece que hay un pequeño ventilador (¡con aspas!) en la base del dispositivo para aumentar así la velocidad de entrada. Que alguien me corrija si no es tal cosa, pero de serlo, sería bastante irónico este hecho.
El otro multiplicador se da en la salida. El anillo tiene una muy ligera forma de cono truncado, y pues, cuando un flujo pasa a través de un orificio, mientras más pequeño sea su diámetro, a más velocidad saldrá el flujo (¿nunca han intentado cerrar parcialmente el orificio de una manguera con un dedo?). Eso aumenta la velocidad del aire y también ocasiona el efecto de depresión "chupadora" que hace que el aire circundante sea succionado por el anillo. Quizás la palabra "chupadora" no sea la mejor...
Entonces este nuevo diseño para ventiladores mola bastante. El aspecto comercial sin duda se nutrirá de la estética futurista e innovadora del dispositivo para venderlo. Y si bien ya no se puede hablar como robot a través de él, sí que se puede hacer empero el siguiente juego:
Yo me lo compraría.
